LUD02
「４出力ＬＥＤ調光器」
Type　LUD02
●　 ＬUD０２の概要



  ◆ 電源電圧により２つのタイプ　：　DC12Vタイプ（DC9〜18V）、DC24Vタイプ（DC18〜36V）
  ◆ 大容量４出力　：　各出力最大7A駆動
  ◆ 出力容量の拡張　：　基板連結により大電流一括制御が可能
  ◆ 自然な調光動作　：　ボリウム操作に対する明るさ変化を、より自然にする機能を内蔵
  ◆ 安全設計　：　出力短絡保護回路を内蔵

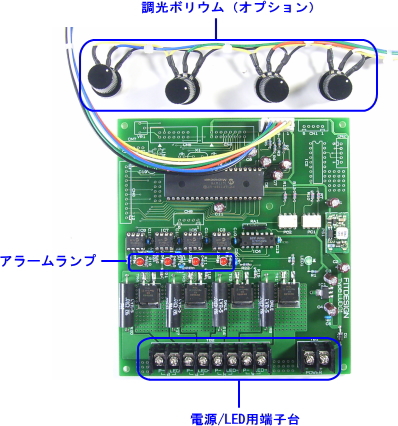

    ●　 各部の説明





●　使用例
     　　　◆　検査機器への組み込み用途

・　トレース台
・　商品検査台
・　バックライト

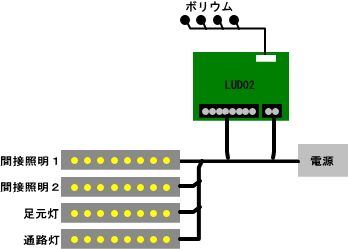

 　　　◆　店舗などの間接照明用途

・　朝、昼、夕、夜などの
　シーンにより、各場所の
　明るさを変える。

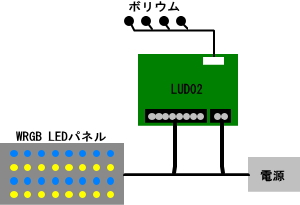

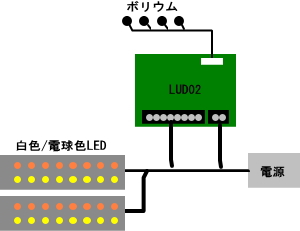

 　　　◆　色温度調整可能な特殊照明用途


・　商品展示用照明
・　化粧台や試着ルーム用照明


●　特注品の対応
　　　お客様の用途の合わせた特殊仕様品の設計・製作を承ります。
　　　こちらへメールにてお問い合わせ下さい。
　　　＜特注仕様の例＞
　　　　・　DMX512やRS-485などの通信機能
　　　　・　フォトカプラI/Oによるシーケンサとのインターフェース機能
　　　　・　出力電流の拡張
●　評価用デモ機貸し出しのご案内
評価用デモ機の貸し出しを行っております。貸出期間は１０日間程度です。また返送の手配と費用は
お客様のご負担でお願いいたします。こちらからメールでお申し込み下さい。なお、貸し出しは法人の
お客様に限らせて頂きますのでご了承下さい。
●　仕様　

項目  仕様
 LUD02-12 LUD02-24
電源電圧  　DC9〜18Ｖ   　DC18〜36Ｖ
 出力数 　4
出力電流 　各出力７Ａ（max）
調光機能 　ボリウムによる0〜100%の調光制御
 調光方式 　PWM方式（PWM周波数は約1kHz）
保護回路 　いずれかの出力に短絡などによって過大電流が流れると、
　出力をOFFにしLEDが 点滅する。
消費電流 　50mA(max)　　DC12V供給時
　（制御回路が消費する電流）		 　30mA(max)　　DC24V供給時
　（制御回路が消費する電流）
使用温度範囲 　0〜40℃
外形寸法 （約） 　W 140 , H20 , D126 (mm)
質量 （約） 　150g


製品の概要
Type LUD02-12


価格（税込）
　29700円		 電源電圧　DC12Vタイプです。
＜商品の構成＞
本体　　　　　１台
取扱説明書　１部
Type LUD02-24


価格（税込）
　29,700円		 電源電圧　DC24Vタイプです。
＜商品の構成＞
本体　　　　　１台
取扱説明書　１部
オプション　LUDOP-01


価格（税込）
　880円
  ボリウム用ハーネス（先端切り離し）

外付けボリウム用のハーネスです。
ボリウムはお客様で用意してください。　ハーネス図参照
オプション　LUDOP-02


価格（税込）
　3,960円
  ボリウム付ハーネス

先端にボリウム（4個）が配線済のハーネスです。　ハーネス図参照
送料 本商品は送料無料
です。		 　宅配便で発送します。
ご注文方法 ご注文の型式（Ｔｙｐｅ）、数量とお客様のお名前、会社名、住所を明記の
上、メールまたはファックスでご注文ください。折り返し合計金額と
振り込み先を連絡します。商品は原則として入金確認後の10日以内に
発送します。
