ＣＰ２１０Ｘ変換アダプタ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ＣＰＡ０２ユーザ・マニュアル |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
１．概要 |
|
|
|
本製品はSILICON LABORATORIES社のＣＰ２１０Ｘ（USB-UART Bridge)を２０ピンＤＩＰサイズに変換するアダプタです。またこのアダプタにはＣＰ２１０Ｘに最低限必要な周辺部品であるバイパス・コンデンサを実装することが可能です。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
本マニュアルでは以下の項目について説明します。 |
|
|
|
|
◆ |
パーツの実装方法 |
|
|
|
|
◆ |
仕様 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
２．パーツの実装方法 |
|
|
 |
バイパス・コンデンサは左の写真の位置に実装してください。なお電解コンデンサは極性があるので間違えないように注意してください。電解コンデンサは下図のように長い方の足が＋です。
|
|
|
 |
|
|
 |
接続ピンは基板の裏側に垂直に取り付けます。左の写真のように先にソケットを相手の基板に取り付けておき、そこに接続ピンを挿入した状態で半田付けすると正確に仕上がります。（接続ピンは片側が太いピンとなっています。太い方のピンをＣＰＡ０１基板に半田付けしてください。） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
３．仕様 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

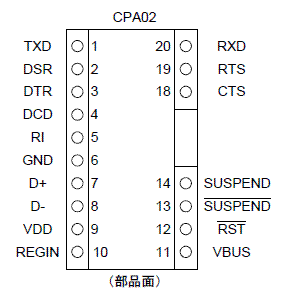

● ピン配置 |
|
|
|
|
 |
|
|
|
|
|

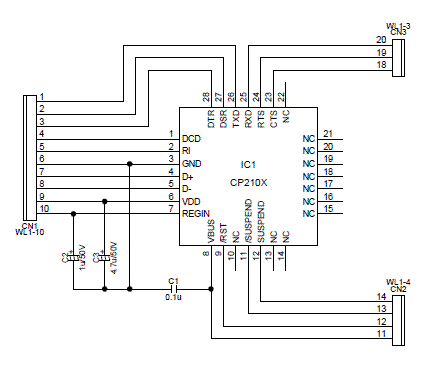

● 回路図 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

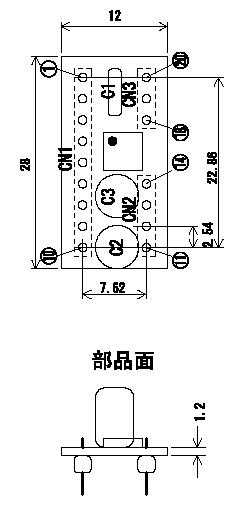

● 外形図 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
● その他 |
|
|
|
|
最新のＣＰ２１０Ｘの情報はSILICON LABORATORIES社のサイトから入手してください。 |
|
|
|
|
SILICON LABORATORIES社のサイト http://www.silabs.com |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
