LMD05
内蔵パターンで連続調光が可能なLED調光器
Type LMD05
● LMD05の概要
LEDサイン(看板)用として、動きのある光による節電と
アイキャッチ効果の両立が可能です。
フェード・イン/アウトを組み合わせた3種の調光パターンと
手動調光が選択出来ます。
調光パターンの各ステップ時間を調整することが出来ます。
フェード・イン/アウト中の経過時間とLEDの見た目の明るさ
を比例させるための補正を行っており、より自然な調光動作
を行います。
本製品1台で最大24V、7A(168W)のLEDモジュールを
駆動することが可能です。



詳細は取扱説明書をご覧下さい。(準備中)

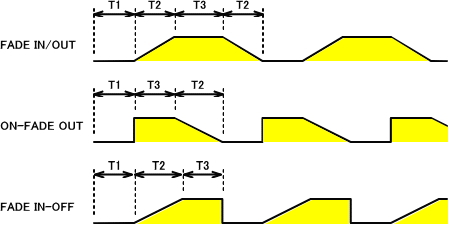

● 調光パターン
    連続調光パターンはDIPスイッチの設定で下記の3種より選択することができます。



        ※ 上図のT2は半固定ボリウムにより0.7秒〜9秒の範囲で調整が可能です。
          またT1,T3は0秒〜20秒の範囲で調整が可能です。

● デモ動画

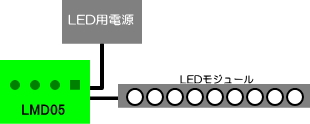

● 接続方法
    下図は一般的な接続例です。


● 特注品の対応
   お客様の用途の合わせた特殊仕様品の設計・製作を承ります。
   こちらへメールにてお問い合わせ下さい。
   <特注仕様の例>
    ・ 調光パターンの特注
    ・ 出力電流アップ
    ・ コネクタや端子台等の取付

● 評価用デモ機貸し出しのご案内
評価用デモ機の貸し出しを行っております。貸出期間は10日間程度です。また返送の手配と費用は
お客様のご負担でお願いいたします。こちらからメールでお申し込み下さい。なお、貸し出しは法人の
お客様に限らせて頂きますのでご了承下さい。
● 仕様 Type LMD05
項目 仕様
電源電圧 DC7〜24V
出力数
出力電流 7A(max)
動作選択 DIPスイッチにより下記の4種の動作を選択可能
 ・ ディマー(手動調光)
 ・ フェードイン/フェードアウト
 ・ オン−フェードアウト
 ・ フェードイン−オフ
調光スピード調整 3個の半固定ボリウムにより、調光パターンのステップ時間を下記の範囲
で調整可能
 T1,T3 : 0秒〜20秒
 T2   : 0.7秒〜9秒
調光特性 フェード・イン/アウト中の経過時間と見た目の明るさを比例させるための
補正処理を内蔵。
保護回路 約8A以上の出力電流が流れるとLEDが点灯、
約40A以上で出力をOFFにしLEDが点滅する。
消費電流
(制御回路が消費する電流)
15mA(max)
使用温度範囲 0〜35℃
外形寸法 (約) W 100 , H 40 , D 100 (mm)
質量 (約) 200g
Type LMD05

価格(税込)
19,440円

送料は下記
<商品の構成>
本体     1台
取扱説明書 1部
送料 送料は返信メールで
ご案内いたします。
 ゆうパックなどの宅配便で発送します。
税込10,800円以上のお買いあげで送料は無料
となります。
ご注文方法 ご注文の型式(Type)、数量とお客様のお名前、会社名、住所を明記の
上、メールまたはファックスでご注文ください。折り返し合計金額と
振り込み先を連絡します。

fax 046-273-9231
お支払い方法 原則として前払いでお願いしていますが会社法人や学校関係のお客様
については、お支払い条件について応談させて頂きます。お気軽に
お申し付け下さい。
