８系統のLED照明をワイヤレスで調光設定　（PSxシリーズ）
●　 コントローラ（PST02）、受信機（PSR02）の概要
  ◆ 0〜99階調の設定が可能。
  ◆ ８チャネル、８シーンの設定をメモリ可能。
  ◆ チャネル毎の個別送信および８チャネル一括送信が可能。
  ◆ 受信機はPWM信号を出力。
  ◆ 認証取得済無線モジュール内蔵

     ワイヤレス調光コントローラ 　Type PST02 ワイヤレス調光受信機　　Type PSR02
●　 PWM調光ドライバ（LBD02）の概要
◆ 電源電圧　DC7〜24V
◆ 出力電流　7A（最大）
◆ 定電圧PWM調光方式
◆ 過電流保護回路内蔵
◆ 基板タイプ

    PWM調光ドライバ　Type LBD02

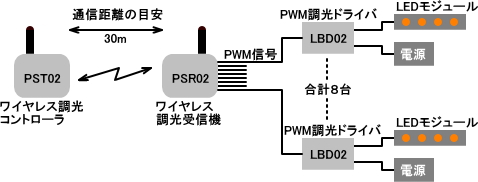

●　機器構成






     ●　中継器（MONOSTICK-R-CK）による通信距離の延長
　　　　中継器により遮断物の回避や通信距離の延長が可能となります。

◆ USBスティックタイプ
◆ 認証取得済無線モジュール内蔵
◆ USBコネクタタイプのACアダプタを付属

          中継器（MONOSTICK-R-CK）

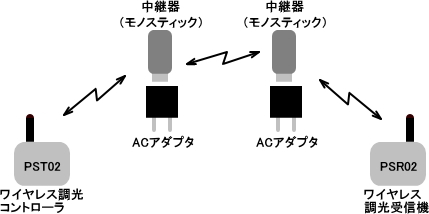

        ◆　中継器を２台使用する場合の設置例    （最大３台まで設置可能。）






●　 製品のラインアップ
タイプ 型式  説明 価格（税抜き）  取扱説明書
コントローラと受信機のセット PST02 8チャネル、8シーンメモリ可能な調光コントローラ 53,000円 pdf
PSR02 PWM調光信号8出力装備の受信機
 ドライバ LBD02 PWM信号入力で動作する調光ドライバ 4,800円 pdf
中継器 MONOSTICK-R-CK 無線中継器 6,500円 pdf（準備中）

●　用途例
　　　　・　施設照明
　　　　・　店舗照明
●　特注品の対応
　　　お客様の用途の合わせた特殊仕様品の設計・製作を承ります。
　　　こちらへメールにてお問い合わせ下さい。
　　　＜特注仕様の例＞
　　　　・　ドライバ基板のボックス収納
　　　　・　コントローラの機能変更
●　評価用デモ機貸し出しのご案内
評価用デモ機の貸し出しを行っております。貸出期間は１０日間程度です。また返送の手配と費用は
お客様のご負担でお願いいたします。こちらからメールでお申し込み下さい。なお、貸し出しは法人の
お客様に限らせて頂きますのでご了承下さい。
●　仕様　
      　　　◆　ワイヤレス調光コントローラ　Type PST02
項目  仕様
調光階調 0〜99
制御チャネル数 8
シーンメモリ 8チャネル、８シーンをメモリ可能
送信機能 ・チャネル毎の個別送信
・８チャネル一括送信
 認証規格 技適　 ARIB STD-T66　を取得済の無線モジュールを内蔵
無線仕様 無線規格　：　IEEE802.15.4準拠
周波数帯　：　2.4GHz
 電源電圧  ＤＣ3.3V　（付属のACアダプタから供給）
消費電流 40mA（max）
使用温度範囲 0〜40℃
外形寸法 （約） W 149 , H25 , D83 (mm)　　   ※アンテナなどの突起部を含まず。
質量 （約） 150g
 付属品  ACアダプタ（DC3.3V）　1台

      　　　◆　ワイヤレス調光受信機　Type PSR02

項目  仕様
出力数 8
出力信号 PWM信号（PWM周波数は約2kHz）
出力信号仕様 DC12V、オープンコレクタ信号
出力コネクタ   LANコネクタ（８ピン）　× 2
認証規格 技適　 ARIB STD-T66　を取得済の無線モジュールを内蔵
 無線仕様 無線規格　：　IEEE802.15.4準拠
周波数帯　：　2.4GHz
電源電圧 ＤＣ12V　（付属のACアダプタから供給）
消費電流 40mA（max）
使用温度範囲 0〜40℃
外形寸法 （約） W 124 , H35 , D67 (mm)　　   ※アンテナなどの突起部を含まず。
質量 （約） 120g
 付属品   ACアダプタ（DC12V）　1台


     　　　◆　 PWM調光ドライバ Type LBD02

項目  仕様
電源電圧 DC7V〜24V
出力電流 7A（max）
調光機能 外部からのPWM信号よる0〜100%の調光制御
 調光信号入力回路 フォトカプラ　(DC12V、10mA)
 保護回路 いずれかの出力に約40A以上の電流が流れると、出力をOFFにし基板上のLEDが 点滅する。
消費電流 20mA（max）   （制御回路が消費する電流）
使用温度範囲 0〜40℃
外形寸法 （約） 基板サイズ　40 × 58  (mm)
質量 （約） 35g



製品の概要
Type PST02、Type PSR02（セット販売）


価格（税込）
58,300円
 コントローラと受信機のセットです。
どちらか一方のみの販売はしておりません。

＜商品の構成＞
本体（PST02）　　　１台
本体（PSR02）　　　１台
取扱説明書　　　　　１部
ACアダプタ（3.3V）　1台
ACアダプタ（12V） 　1台
Type LBD02

価格（税込）
　5,280円
送料は下記		 PWM調光ドライバ基板です。

＜商品の構成＞
基板　　　　　１枚
取扱説明書　１部
Type 　MONOSTICK-R-CK

価格（税込）
　7,150円
送料は下記		 中継器の機能を持ったUSBスティックタイプの無線ユニットです。

＜商品の構成＞
中継器本体　　　　　　　　１台
ACアダプタ（USBタイプ）　1台
取扱説明書　　　　　　　　１部
送料 送料は返信メールで
ご案内いたします。		 　宅配便で発送します。
税込11,000円以上のお買いあげで送料は無料
となります。
