LUD01
「４出力＆表示器付きのＬＥＤ調光器」「ボリウム調光に加えてプリセット機能付」
Type　LUD01
●　 ＬUD０１の概要



  ◆ 電源電圧により２つのタイプ　：　DC12Vタイプ（DC9〜18V）、DC24Vタイプ（DC18〜36V）
  ◆ 大容量４出力　：　各出力最大7A駆動

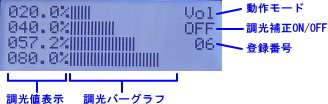

  ◆ 表示機能　：　各出力の調光値を数値とバーグラフで表示
  ◆ ２つの動作モード　：ボリウム・モード→手動調光及び２０通りの登録機能
　　　　　　　　　　　　　プリセット・モード→登録済調光値の呼び出しとクリア　
  ◆ 自然な調光動作　：　ボリウム操作に対する明るさ変化を、より自然にする機能を内蔵
  ◆ 安全設計　：　出力短絡保護回路を内蔵

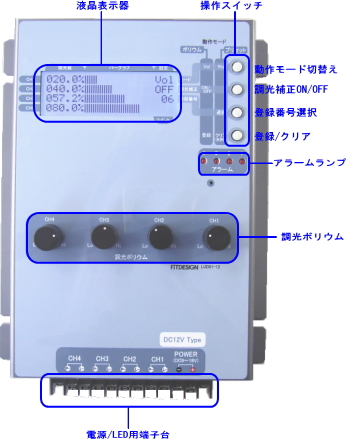

    ●　 各部の説明










●　使用例
     　　　◆　検査機器への組み込み用途

・　トレース台
・　商品検査台
・　バックライト

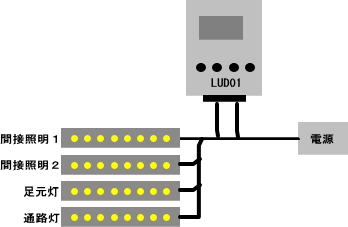

 　　　◆　店舗などの間接照明用途

・　朝、昼、夕、夜などの
　シーンにより、各場所の
　明るさを変える。

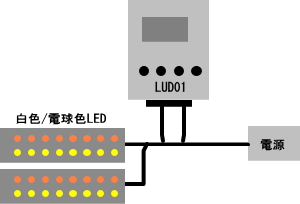

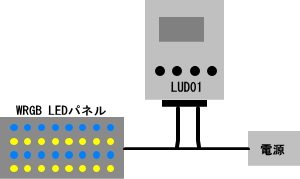

 　　　◆　色温度調整可能な特殊照明用途

・　商品展示用照明
・　化粧台や試着ルーム用照明


●　特注品の対応
　　　お客様の用途の合わせた特殊仕様品の設計・製作を承ります。
　　　こちらへメールにてお問い合わせ下さい。
　　　＜特注仕様の例＞
　　　　・　DMX512やRS-485などの通信機能
　　　　・　フォトカプラI/Oによるシーケンサとのインターフェース機能
　　　　・　出力電流の拡張
●　評価用デモ機貸し出しのご案内
評価用デモ機の貸し出しを行っております。貸出期間は１０日間程度です。また返送の手配と費用は
お客様のご負担でお願いいたします。こちらからメールでお申し込み下さい。なお、貸し出しは法人の
お客様に限らせて頂きますのでご了承下さい。
●　仕様　
      　　　◆　ボックス・タイプ
項目  仕様
 LUD01-12 LUD01-24
電源電圧  　DC9〜18Ｖ   　DC18〜36Ｖ
 出力数 　4
出力電流 　各出力７Ａ（max）
調光機能 　ボリウムによる0〜100%の調光制御
 調光方式 　PWM方式（PWM周波数は約1kHz）
 表示機能 　液晶表示器により下記の内容を表示する。
　　・調光値表示　（0.0%〜100.0%）
　　・バーグラフ表示　（調光値をバーグラフで表示）
　　・設定状態表示　（動作モード、調光補正ON/OFF、登録番号）
 プリセット機能  　20通りの調光パターンを記憶、呼び出しすることが可能。
保護回路 　いずれかの出力に短絡などによって過大電流が流れると、
　出力をOFFにしLEDが 点滅する。
消費電流 　50mA(max)　　DC12V供給時
　（制御回路が消費する電流）		 　30mA(max)　　DC24V供給時
　（制御回路が消費する電流）
使用温度範囲 　0〜40℃
外形寸法 （約） 　W 165 , H40 , D200 (mm)
　※つまみ、端子台などの突起部を含まず。
質量 （約） 　800g


製品の概要
Type LUD01-12


価格（税込）
　51,700円		 電源電圧　DC12Vタイプです。
＜商品の構成＞
本体　　　　　１台
取扱説明書　１部
Type LUD01-24


価格（税込）
　51,700円		 電源電圧　DC24Vタイプです。
＜商品の構成＞
本体　　　　　１台
取扱説明書　１部
送料 本商品は送料無料
です。		 　宅配便で発送します。
ご注文方法 ご注文の型式（Ｔｙｐｅ）、数量とお客様のお名前、会社名、住所を明記の
上、メールまたはファックスでご注文ください。折り返し合計金額と
振り込み先を連絡します。商品は原則として入金確認後の10日以内に
発送します。
ｆａｘ　046-273-9231
お支払い方法 原則として前払いでお願いしていますが会社法人や学校関係のお客様
については、お支払い条件について応談させて頂きます。お気軽に
お申し付け下さい。
ご注文 お問い合わせ 通信販売について
m 原因は不明ですが、まれにeメールの不達が確認されています。
申しわけありませんが１日以上経過しても返事がない場合は電話や
ファックス等で連絡して頂きますようお願いいたします。
ｔｅｌ & fax 046-273-9231　フィットデザイン　秦（ハタ）		 。
