LQD02
外部接点信号でフェード・イン/アウト動作するLED調光器 Type LQD02
大電流一括制御
高品位調光
低価格

●  LQD02の概要


    ボード単体タイプの親機
5チャネル出力で各チャネルは1.5Aの駆動能力(合計7.5A)
ボードの連結により最大40チャネルまで増設し最大60Aを
駆動可能。
見た目の明るさ変化をリニアにする補正機能を装備。
調光方式は最小1/1024ステップの細かいPWM制御で実現
過電流保護や電源逆接続保護などの安全対策を装備。

    ボード単体タイプの子機


  ボードの連結

最大8枚のボードで
40CHまで増設可能
 詳細は取扱説明書を
ご覧下さい。

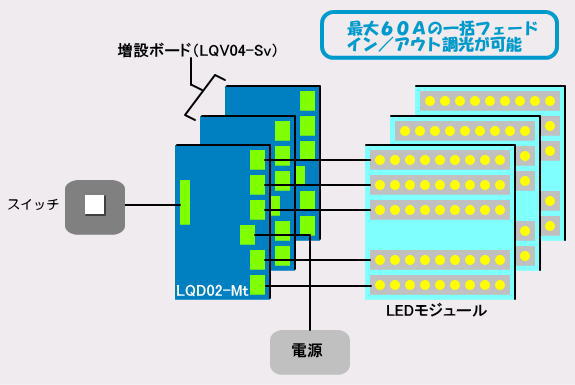

● システム構成例

● 用途
  ・ スタジオ、会議室、店舗等の照明一括調光
  ・ 建築物のLED効果照明
  ・ 商品展示などのライトアップ照明
  ・ LEDアート

● 特注品の対応
   お客様の用途の合わせた特殊仕様品の設計・製作を承ります。
   こちらへメールにてお問い合わせ下さい。
   <特注仕様の例>
    ・ スイッチ付きケースへ収納
    ・ ボードを連結した状態でのケース収納
    ・ フェード・イン/アウトの連続動作
    ・ 赤外線または無線でのリモコン操作


8枚連結したボードをケースに収納
した例。
● 評価用デモ機貸し出しのご案内
評価用デモ機の貸し出しを行っております。貸出期間は10日間程度です。また返送の手配と費用は
お客様のご負担でお願いいたします。こちらからメールでお申し込み下さい。なお、貸し出しは法人の
お客様に限らせて頂きますのでご了承下さい。
● 仕様 Type LQD02-Mt(ボード単体タイプの親機)
項目 仕様
電源電圧 DC7V〜24V
出力数 5(ただし全出力同一動作)
出力電流 各チャネル1.5A(max)、合計7.5A (max)
外部制御入力(接点信号) 外部接点信号が
 オープン→ショートでフェード・イン動作、
 ショート→オープンでフェード・アウト動作
を行う
調光スピード調整 スピード調整ボリウムによりフェード・イン/アウトのスピードを
約0.5sec〜10secの範囲で調整可能
調光方式 PWM方式(最小1/1024ステップのパルス幅変調方式)
ボード連結による
 出力チャネルの増設
最大7枚の子機(LMD04A-Sv)を連結して合計40チャネルまで増設可能
保護回路 いずれかのチャネルに約2A以上の出力電流が流れるとLEDが点灯、
また約10A以上で全ての出力をOFFにしLEDが点滅する。
消費電流
(制御回路が消費する電流)
15mA(max)
使用温度範囲 0〜40℃
外形寸法 (約) W 84 , H22 , D54 (mm)
  ※LEDなどの突起部を含まず。
質量 (約) 40g
Type LQD02-Mt (親機)

価格(税込)
10,800円

送料は下記
基板単体での供給になります。機器への組込みに適しています。
電源とLEDはネジ式端子台に結線します。
<商品の構成>
本体        1台
取扱説明書   1部

Type LQD04A-Sv(B) (子機)

価格(税込)
9,774円

送料は下記
LQD02-Mtに連結してチャネル増設するためのボードです。
電源とLEDはネジ式端子台に結線します。

本ボード単体で動作させることはできません。

<商品の構成>
本体        1台
連結用スペーサ 4本
送料 送料は返信メールで
ご案内いたします。
 ゆうパックなどの宅配便で発送します。
税込10,800円以上のお買いあげで送料は無料
となります。
ご注文方法 ご注文の型式(Type)、数量とお客様のお名前、会社名、住所を明記の
上、メールまたはファックスでご注文ください。折り返し合計金額と
振り込み先を連絡します。商品は原則として入金確認後3日以内に
発送します。

fax 046-273-9231
お支払い方法 原則として前払いでお願いしていますが会社法人や学校関係のお客様
については、お支払い条件について応談させて頂きます。お気軽に
お申し付け下さい。
