LMD03 |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ＤＭＸ５１２で制御可能なＬＥＤ調光器
Type LMD03 アドレス手動設定タイプはこちら→こちら |
|
|
|
|
● ＬMD０３の概要 |
|
|
|
|
| ◆ |
ステージ照明の制御等で使用される通信規格ＤＭＸ５１２で
制御可能なＬＥＤ調光器です。 |
| ◆ |
調光データとＬＥＤの見た目の明るさを比例させるための
補正処理を内蔵しており、より自然な調光制御を実現して
います。
※ 補正処理なしにすることも可能です。（発注時指定） |
| ◆ |
補正処理をおこなう場合の調光の階調は最大で512階調で
あり、特に微小レベルの制御できめ細かい調光を行います。 |
| ◆ |
アドレスは固定となっております。（発注時指定）
また、オプションの設定変更用ケーブルでパソコンからアドレ
ス設定や補正処理のON/OFF切替をおこなうことが可能
です。 |
| ◆ |
本製品１台で最大２４Ｖ、７Ａ（１６８Ｗ）のＬＥＤモジュールを
駆動することが可能です。 |
| ◆ |
ボックス収納タイプと基板のみのタイプを用意しております。
|
詳細は取扱説明書をご覧下さい。
|
|
|
|
|
● デモ動画
|
|
|
|
|
● 応用事例

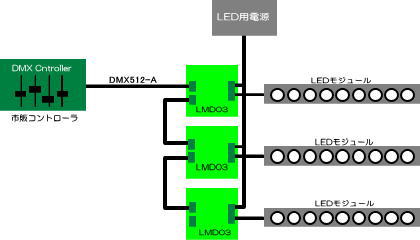

◆ 市販のコントローラを使用して手動で制御する例です。

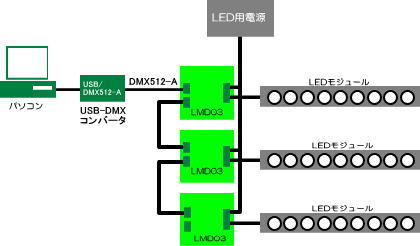

◆ パソコンとUSB-DMXコンバータを使用して自動制御する例です。
|
|
|
|
|
● 特注品の対応
お客様の用途の合わせた特殊仕様品の設計・製作を承ります。
こちらへメールにてお問い合わせ下さい。
＜特注仕様の例＞
・ 端子台等の取り付け
・ リレー出力等の増設
・ 特注ケースへの収納
・ アドレス・スイッチ付き
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
● 評価用デモ機貸し出しのご案内 |
|
|
|
|
|
評価用デモ機の貸し出しを行っております。貸出期間は１０日間程度です。また返送の手配と費用は
お客様のご負担でお願いいたします。こちらからメールでお申し込み下さい。なお、貸し出しは法人の
お客様に限らせて頂きますのでご了承下さい。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
● 仕様 Type LMD03 |
|
|
|
|
| 項目 |
仕様 |
| 電源電圧 |
ＤＣ７〜２４Ｖ
（端子台から供給） |
| 出力数 |
１ |
| 出力電流 |
７Ａ（max） |
| 制御信号の規格 |
ＤＭＸ５１２ |
| ＤＭＸ入出力コネクタ |
３ピンＸＬＲコネクタ |
| アドレス設定 |
固定（発注時に１〜５１２を指定）
※ オプションの設定変更用ケーブルにより、パソコンから設定変更が
可能 |
| 調光特性 |
調光データ（０〜２５５）と見た目の明るさを比例させるための補正処理を
内蔵。
※ 補正処理なしにすることも可能。（発注時指定） |
| 保護回路 |
約８Ａ以上の出力電流が流れるとＬＥＤが点灯、
約４０Ａ以上で出力をＯＦＦにしＬＥＤが点滅する。 |
消費電流
（制御回路が消費する電流） |
１２ｍＡ（max） |
| 使用温度範囲 |
０〜３５℃ |
| 外形寸法 （約） |
W １１０ , H ５０ , D １２０ (mm) |
| 質量 （約） |
２９０ｇ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Type LMD03（ボックス収納タイプ） |
価格（税込） 10,230円
送料は下記 |
＜商品の構成＞
本体 １台
取扱説明書 １部
|
|
|
|
|
|
|
|
| Type LMD03BD（基板のみ） |
価格（税込）
6,765円
送料は下記 |
＜商品の構成＞
本体 １台
取扱説明書 １部
|
|
|
|
|
|
|
|
| Type LMD03SC(オプション ：設定変更用ケーブル） |
価格（税込）
5,005円
送料は下記 |
＜商品の構成＞
設定変更用ケーブル １本
CD-ROM（ドライバ、設定ソフト、説明書等を収録） １枚
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
送料 |
送料は返信メールで
ご案内いたします。 |
ゆうパックなどの宅配便で発送します。
税込11,000円以上のお買いあげで送料は無料
となります。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ご注文方法 |
ご注文の型式（Ｔｙｐｅ）、数量、チャネル指定、補正処理の有無とお客様
のお名前、会社名、住所を明記の上、メールまたはファックスで
ご注文ください。折り返し合計金額と振り込み先を連絡します。商品は
原則として入金確認後の３日以内に発送します。
ｆａｘ 046-273-9231 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
お支払い方法 |
原則として前払いでお願いしていますが会社法人や学校関係のお客様
については、お支払い条件について応談させて頂きます。お気軽に
お申し付け下さい。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
