LMD02A 外付けスイッチ（接点信号）によるフェード・イン／アウト動作が可能なＬＥＤ調光器
Type LMD02A
※ 本製品はLMD02の後継機です。 外形・性能には互換性があります。 ● ＬMD０２Aの概要
◆ 外付けスイッチ（接点信号）により徐々に明るくなる動作
（フェード・イン動作）及び徐々に暗くなる動作
（フェード・アウト動作）をおこないます。◆ 調光スピードは基板上のトリマで調整可能です。 ◆ 調光の階調は最大で16384階調であり、きめ細かい調光を
行います。◆ フェード・イン／アウト中の経過時間とLEDの見た目の明るさ
を比例させるための補正を行っており、より滑らかな調光動作
を行います。◆ 本製品は基板単体で供給いたします。よって機器への
組込みに適しています。◆ 本製品をカスタム・ボックスに収納して供給することも可能
です。詳細は下記を参照してください。
詳細は取扱説明書をご覧下さい。
● カスタム・ボックス仕様
LMD02Aをカスタム・ボックスに収納した形で供給することが可能です。LMD02基板を下のような
基本ボックスに収納します。ボックスに取り付ける部品の仕様や配置を下の例を参照して指定して
ください。
上のようなボックスにLMD02
基板を収納します。
ボックス材質 ： アルミ
ボックスの寸法は外形図（pdf）
を参照してください。
前面にON/OFFスイッチ
を取り付ける。
後面にＬＥＤ用端子台
及び電源用DCジャック
（内径2.1φプラグ用）を
取り付ける。
後面に配線取り出し用
の穴のみ開ける。
前面に制御信号用
端子台を取り付ける。
後面にＬＥＤ及び電源
用の端子台を取り
付ける。
上面にＬＥＤ・電源・
制御信号用の端子台

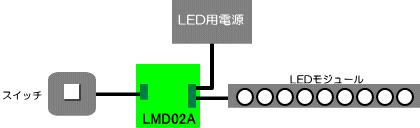

を取り付ける。● 基本接続
◆ LED照明器具のON/OFF制御例です。
● 特注品の対応
お客様の用途の合わせた特殊仕様品の設計・製作を承ります。
こちらへメールにてお問い合わせ下さい。
＜特注仕様の例＞
・ 各種センサからの入力対応
・ ゆらぎなどの特殊調光
・ 複数基板の連動
● 評価用デモ機貸し出しのご案内 評価用デモ機の貸し出しを行っております。貸出期間は１０日間程度です。また返送の手配と費用は
お客様のご負担でお願いいたします。こちらからメールでお申し込み下さい。なお、貸し出しは法人の
お客様に限らせて頂きますのでご了承下さい。● 仕様 Type LMD02A
項目 仕様 電源電圧 ＤＣ７〜２４Ｖ
（端子台から供給）出力数 １ 出力電流 ７Ａ（max） 調光機能 外部接点信号によりフェード・イン/アウト動作をおこなう。 調光方式 PWM方式（PWM周波数は約500Hz） 調光補正 LOGカーブによる調光補正機能を内蔵 外部制御
入力接点信号 外部接点信号がオープン→ショートでフェード・イン動作、
ショート→オープンでフェード・アウト動作をおこなうフェード時間調整 基板上のトリマによりフェード・イン／アウトの時間を約0.7sec〜9sec
の範囲で調整可能保護回路 約８Ａ以上の出力電流が流れるとＬＥＤが点灯、
約４０Ａ以上で出力をＯＦＦにしＬＥＤが点滅する。消費電流
（制御回路が消費する電流）１２ｍＡ（max）（制御回路が消費する電流） 使用温度範囲 ０〜40℃ 外形寸法 （約） W ７２ , H３０ , D６２ (mm) 質量 （約） ４５ｇ
Type LMD02A
価格（税込）
6,600円
送料は下記基板単体での供給になります。機器への組込みに適しています。
＜商品の構成＞
本体 １台
取扱説明書 １部
Type LMD02A-BX(カスタム・ボックス仕様)
価格はご要求
仕様により都度見積もりします。
LMD02A基板をボックスに収納した形で供給します。数量は１台より対応します。
基本ボックスの寸法は外形図（pdf）を参照してください。
上の例を参照して取り付ける部品の仕様や配置の指定すると共に注文数を
連絡してください。折り返し、確認図面と見積もりを回答いたします。
送料 送料は返信メールで
ご案内いたします。宅配便で発送します。
税込11,000円以上のお買いあげで送料は無料
となります。
ご注文方法 ご注文の型式（Ｔｙｐｅ）、数量とお客様のお名前、会社名、住所を明記の
上、メールまたはファックスでご注文ください。折り返し合計金額と振り
込み先を連絡します。商品は原則として入金確認後の1週間以内に発送
します。
