LMD01
電圧信号による連続調光が可能なLED調光器 Type LMD01
●  LMD01の概要
0〜5Vの外部電圧信号により0〜100%の調光制御を
行います。
外部接点信号により出力のON/OFFが可能です。
調光の階調は最大で512階調であり、きめ細かい
制御が可能です。
制御電圧とLEDの見た目の明るさを比例させるための
補正を行っており、より自然な調光制御が実現でき
ます。
本製品は基板単体で供給いたします。よって機器へ
の組込みに適しています。
本製品をカスタム・ボックスに収納して供給すること
も可能です。詳細は下記を参照してください。

詳細は取扱説明書をご覧下さい。




● 市販ボックスへの収納例

 本製品は写真のようにタカチ製の防水・防塵ボックス(樹脂製)に
ぴたりと収納できます。

 適合BOX  : GA8−8−6 (タカチ)
 外部取付足 : DFL−1(タカチ)










● デモ動画


●  カスタム・ボックス仕様
LMD01をカスタム・ボックスに収納した形で供給することが可能です。LMD01基板を下のような基本
ボックスに収納します。ボックスに取り付ける部品の仕様や配置を下の例を参照して指定してくだ
さい。



上のようなボックスにLMD01
基板を収納します。

ボックス材質 : アルミ
ボックスの寸法は外形図(pdf)
を参照してください。

前面にON/OFFスイッチ
及び調光ボリウムを取り
付ける。


後面にLED用端子台
及び電源用DCジャック
(内径2.1φプラグ用)を
取り付ける。

後面に配線取り出し用
の穴のみ開ける。

前面に制御信号用
端子台を取り付け
る。

後面にLED及び電源
用の端子台を取り
付ける。

上面にLED・電源・制御
信号用の端子台を取り
付ける。
● 応用事例

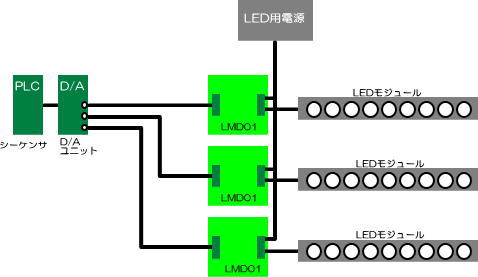

   ◆ 大型アミューズメント装置や展示物の効果照明などにおけるPLC(シーケンサ)での制御例です。

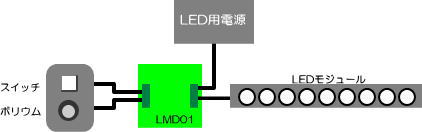

   ◆ 照明器具のボリウムによる手動調光器です。




● 特注品の対応
   お客様の用途の合わせた特殊仕様品の設計・製作を承ります。
   こちらへメールにてお問い合わせ下さい。
   <特注仕様の例>
    ・ 制御入力 1〜5Vや4〜20mAの対応
    ・ ゆらぎなどの特殊調光
    ・ 防水・防塵ケースへの収納
● 評価用デモ機貸し出しのご案内
評価用デモ機の貸し出しを行っております。貸出期間は10日間程度です。また返送の手配と費用は
お客様のご負担でお願いいたします。こちらからメールでお申し込み下さい。なお、貸し出しは法人の
お客様に限らせて頂きますのでご了承下さい。
● 仕様 Type LMD01
項目 仕様
電源電圧 DC7〜24V
 (端子台から供給)
出力数
出力電流 7A(max)
調光機能 外部電圧信号またはボリウムによる0〜100%の調光制御
外部制御
入力
接点信号 接点信号により出力のON/OFF制御が可能。(接点ショートで出力ON)
電圧信号 0〜5Vの電圧信号またはボリウムにより0〜100%の調光制御が可能。
保護回路 約8A以上の出力電流が流れるとLEDが点灯、
約40A以上で出力をOFFにしLEDが点滅する。
消費電流
(制御回路が消費する電流)
12mA(max)
使用温度範囲 0〜35℃
外形寸法 (約) W 72 , H30 , D62 (mm)
質量 (約) 45g
Type LMD01

価格(税込)
 5,940円

送料は下記
基板単体での供給になります。機器への組込みに適しています。

<商品の構成>
本体     1台
取扱説明書 1部
Type LMD01-BX(カスタム・ボックス仕様)

価格はご要求
仕様により都度
見積もりします。
LMD01基板をボックスに収納した形で供給します。数量は1台より対応します。
基本ボックスの寸法は外形図(pdf)を参照してください。

上の例を参照して取り付ける部品の仕様や配置の指定すると共に注文数を
連絡してください。折り返し、確認図面と見積もりを回答いたします。

送料 送料は返信メールで
ご案内いたします。
 ゆうパックなどの宅配便で発送します。
税込10,800円以上のお買いあげで送料は無料
となります。
ご注文方法 ご注文の型式(Type)、数量とお客様のお名前、会社名、住所を明記の
上、メールまたはファックスでご注文ください。折り返し合計金額と
振り込み先を連絡します。商品は原則として入金確認後の翌日中に
発送します。

fax 046-273-9231
お支払い方法 原則として前払いでお願いしていますが会社法人や学校関係のお客様
については、お支払い条件について応談させて頂きます。お気軽に
お申し付け下さい。
