LCD01
電圧制御調光機能付き定電流LEDドライバ
Type LCD01
● LCD01の概要
直流定電流出力
完全アナログ方式によりPWM調光やスイッチング式ドライバの問題点を
クリアしました。
精密制御
調光制御は電圧入力、定電流制御方式(例えば0〜5V信号で
0〜100mA出力)でリニアな入出力特性を持ち、精密制御が可能です。

ノイズレス
定電流回路はスイッチング回路が無いリニア方式でノイズを出しません。
幅広い電源電圧範囲
6.5V〜40Vの電源で動作可能です。
最大350mA出力
出力電流は50,100,150,180,200,250,300,350mA等が対応です。
(注文時に指定してください。)


詳細は取扱説明書をご覧下さい。




● デモ動画



● 特徴
  ・電子部品や配線経路から音鳴りを起こさない
  ・動画や写真撮影用の照明においてシャッタースピードが速くてもちらつきが出ない
  ・電磁ノイズを出さない
  ・明るさの精密制御が可能
  ・電源電圧が変動したり、配線を延長しても明るさに影響しない


● 応用事例

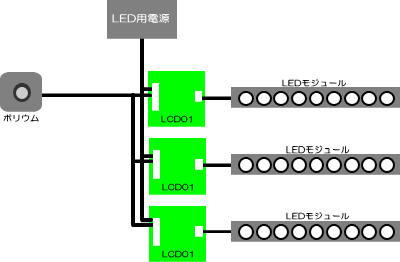

   ◆ ボリウムで一括制御する例です。

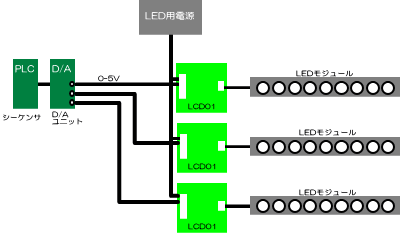

   ◆ シーケンサとD/Aユニットで自動制御する例です。





● 下記のようなさまざまな分野に対応
   ・写真や動画などの撮影用照明
   ・植物育成用光源
   ・紫外線硬化装置用
   ・UV露光装置用
   ・スタジオ用照明
   ・有機EL(OLED)照明

● 特注品の対応
   お客様の用途の合わせた特殊仕様品の設計・製作を承ります。
   こちらへメールにてお問い合わせ下さい。
   <特注仕様の例>
    ・出力の大電流化(1Aなど)
    ・コントローラや電源と共にボックスに収納
    ・照明ユニットへの組み込み用基板化

● 評価用デモ機貸し出しのご案内
評価用デモ機の貸し出しを行っております。貸出期間は10日間程度です。また返送の手配と費用は
お客様のご負担でお願いいたします。こちらからメールでお申し込み下さい。なお、貸し出しは法人の
お客様に限らせて頂きますのでご了承下さい。
● 仕様 Type LCD01
項目 仕様
電源電圧 DC6.5〜40V
 ただし電源電圧は下式の条件を満たす必要があります。
 VFT(MAX)+1 < 電源電圧(V) < VFT(MAX)+3.5

 ※ VFT(MAX)は直列接続されたLEDの順方向電圧の合計値
出力数
駆動方式 定電流駆動方式
最大出力電流 50,100,150,180,200,250,300,350mA等 (発注時指定)
調光信号 0〜5Vの電圧信号にて0〜最大電流を制御
消費電流
(制御回路が消費する電流)
10mA(max)
使用温度範囲 0〜35℃
外形寸法 (約) W 35 , H 15, D 45(mm)
質量 (約) 10g
Type LCD01

価格:都度見積
本商品は駆動するLEDにより適正な電源電圧で使用する必要があります。
お客様の使用条件(接続するLEDの回路構成やLEDの電気的特性など)を連絡
頂ければ、使用上の注意と合わせて価格・納期を回答いたします。

<商品の構成>
本体     1台
取扱説明書 1部
送料 送料は返信メールで
ご案内いたします。
 ゆうパックなどの宅配便で発送します。
1万円以上のお買いあげで送料は無料となります。
ご注文方法 ご注文の型式(Type)、数量、使用条件(接続するLEDの回路構成や
LEDの電気的特性など)とお客様のお名前、会社名、住所を明記の上、
メールまたはファックスでご注文ください。折り返し使用上の注意及び
合計金額と振り込み先を連絡します。商品は入金確認後の発送となり
ます。
