LCC01
LED調光用ICの単体販売 Type LCC01
5チャネルPWM出力
パソコンで作成したパターンを書き込んで自動調光
自作や組み込み用途に最適

  LCC01の概要


   28pinスキニーDIPタイプ
5チャネルPWM出力
ICをI2Cバスで連結し出力を最大40チャネルまで増設可能。
見た目の明るさ変化をリニアにする補正機能を装備。
調光方式は最小1/1024ステップの細かいPWM制御で実現
パソコンで作成した調光パターンを書き込み可能。
(最大80ステップ)
RUN/STOP、トリガ、スピード調整などの制御端子を装備。


    28pinSSOPタイプ

 詳細は仕様書(pdf)を
ご覧下さい。

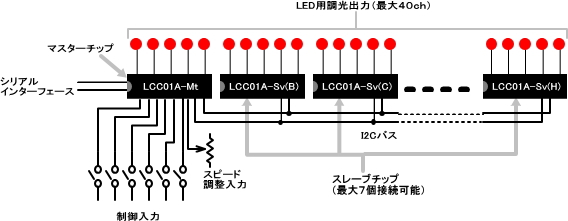

 回路構成例




 調光パターン作成ソフト
   専用ソフトにより、最大40チャネル、80ステップの調光パターンを作成できます。
   調光パターンの作成はパターン・チャートのマスをクリックする等の簡単操作で実現できます。
 最新バージョンでは16個の基本パターンが使用できるようになり、より多様な表現が可能になりました。
 (2011/11)

   本ソフトは下からダウンロードしてお使い下さい。
ソフトの操作方法(pdfファイル) ソフト本体(zipファイル)
(最新版 2011/11)
最新版ソフトの追加パターンはマスターチップ
(LCC0XB-Mt)で動作可能です。


インストーラ付

インストーラなし
インストーラ付は解凍したフォルダ内のSetup.exeを
クリックしてインストールしてください。
<パソコンの推奨動作環境>
OS  :Windows XP(日本語版)
ディスプレイの解像度  :800×600ドット以上
メモリ  :521kbyte以上
外部インターフェース  :USB1.1 または USB2.0
ユーザにてWindows Vista、7での動作が確認
されております。
● 製作例の動画




関連情報  フィットデザインのHP


● 用途
  ・ LED看板や電飾などのコントロール装置への組み込み。
  ・ LEDバーやLEDモジュールなどへの実装。
  ・ LEDイルミネーションの自作。


● 特注品の対応
   お客様の用途の合わせた特殊仕様品の設計・製作を承ります。
   こちらへメールにてお問い合わせ下さい。
   <特注仕様の例>
    ・ 調光プログラムのカスタマイズ
    ・ 専用ボードの設計製作

 仕様 Type LCC01B-Mt(マスターチップ)
項目 仕様
推奨電源電圧 DC5V±5%
出力数 5
出力方式 PWM方式(最小1/1024ステップのパルス幅変調方式)
RUN/STOP機能 調光出力の連続出力/全消灯の制御が可能
トリガ機能 4個のトリガ信号により4種のパターンを個別に出力可能
調光スピード 0.17〜20sec/STEP
出力増設用インターフェース I2Cバス
パソコンとのインターフェース シリアル通信(半2重調歩同期式)
Type LCC01B-Mt (SDIPのマスターチップ)

価格(税込)
 1,296円

送料は下記
1個単位で販売します。パッケージタイプはSDIPであり、試作や電子工作に
適しています。


バージョン・アップにより型式が LCC01A-MtからLCC01B-Mtに変更となりま
した。(2011/11)
Type LCC01A-Sv(B〜H) (SDIPのスレーブチップ)

価格(税込)
918円

送料は下記
マスターチップに接続して出力チャネルを増設するためのデバイスです。
1個単位で販売します。パッケージタイプはSDIPであり、試作や電子工作に
適しています。
このIC単体で動作させることはできません。
注文時には下記のように、型式に増設アドレスの指定を明記してください。
例) アドレスBとアドレスCを増設する場合
   LCC01A-Sv(B)  1個
   LCC01A-Sv(C)  1個
   となります。


Type LCC02B-Mt (SSOPのマスターチップ)

価格(税込)
972円

(25〜99個)
送料は下記
25個以上から注文をお請けします。パッケージタイプはSSOPであり、量産に
適しています。スレーブチップとの混在注文は可能です。

※ 100個以上のご注文時には都度見積もりいたします。
バージョンアップにより型式が LCC02A-MtからLCC02B-Mtに変更となり
ました。(2011/11)
Type LCC02A-Sv(B〜H) (SSOPのスレーブチップ)

価格(税込)
648円
(25〜99個)

送料は下記
マスターチップに接続して出力チャネルを増設するためのデバイスです。
25個以上から注文をお請けします。パッケージタイプはSSOPであり、量産に
適しています。
このIC単体で動作させることはできません。
注文時には下記のように、型式に増設アドレスの指定を明記してください。
例) アドレスBとアドレスCを増設する場合
   LCC02A-Sv(B)  1個
   LCC02A-Sv(C)  1個
   となります。なお混在注文は可能です。

※ 100個以上のご注文時には都度見積もりいたします。
送料 送料は返信メールで
ご案内いたします。
少量のご注文は定形外郵便で発送します。多量
の注文やお急ぎの場合はゆうパックなどの
宅配便で発送します。
税込10,800円以上のお買いあげで送料は無料
となります。
ご注文方法 ご注文の型式(Type)、数量とお客様のお名前、会社名、住所を明記
の上、メールまたはファックスでご注文ください。折り返し合計金額と
振り込み先を連絡します。商品は原則として入金確認後3日以内に
発送します。

fax 046-273-9231
お支払い方法 原則として前払いでお願いしていますが会社法人や学校関係のお客様
については、お支払い条件について応談させて頂きます。お気軽に
お申し付け下さい。
ご注文 お問い合わせ 通信販売について
m 原因は不明ですが、まれにeメールの不達が確認されています。
申しわけありませんが1日以上経過しても返事がない場合は電話や
ファックス等で連絡して頂きますようお願いいたします。
tel & fax 046-273-9231 フィットデザイン 秦(ハタ)
