LBD01
「手動調光専用のＬＥＤ調光器」「大容量、一括制御に最適」「低価格」　Type　LBD01
●　 ＬBD０１の概要
  ◆ 手動制御専用　：　ボリウムにより0〜100%の手動調光制御が可能
  ◆ 幅広い電源電圧範囲　：　DC7〜24V
  ◆ 大容量、一括制御　：子機基板の連結により、出力電流　7A/台×10台で合計70A。
  ◆ 安全設計　：　出力短絡保護回路を内蔵
  ◆ 多用途に対応するラインアップ　：　ボックス型、基板型、壁埋め込み型など
  ◆ カスタム対応　：　特注ボックスなど


     ボックス・タイプ


 基板タイプ


 壁埋め込み型コントローラ


●　システム構成例

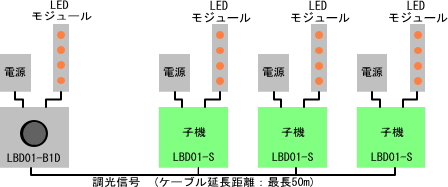

     　　　◆　ボックス・タイプと子機３台を連結

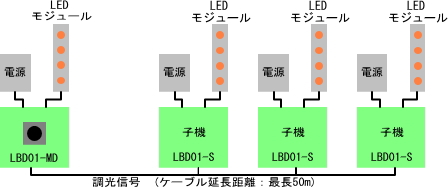

      　　　◆　基板タイプと子機３台を連結

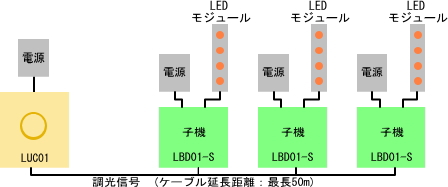

      　　　◆　コントローラと子機３台を連結





●　 製品のラインアップ
タイプ 型式  説明 価格（税抜き）  取扱説明書
ボックス・タイプ LBD01-B1 １回路をボックスに内蔵 6,700 pdf
LBD01-B1D １回路をボックスに内蔵
（調光信号出力付）		 7,000
LBD01-B2 ２回路をボックスに内蔵 11,500
LBD01-B2D ２回路をボックスに内蔵
（調光信号出力付）		 11,700
基板タイプ LBD01-M 単独使用型基板 4,200 pdf
LBD01-MD 親機基板
（調光信号出力付）		 4,500
LBD01-S 子機基板 4,200
壁埋め込み型
コントローラ		 LUC01 壁埋め込みタイプの
コントローラ		 6,500 pdf
　　　　※　LBD01-B1、LBD01-B2、LBD01-Mは子機を連結できません。
●　用途例
　　　　・　施設照明
　　　　・　店舗照明
　　　　・　サイン用光源
　　　　・　機器組み込み光源
●　特注品の対応
　　　お客様の用途の合わせた特殊仕様品の設計・製作を承ります。
　　　こちらへメールにてお問い合わせ下さい。
　　　＜特注仕様の例＞
　　　　・　複数基板のボックス収納
　　　　・　中継コネクタ加工やケーブル製作
●　評価用デモ機貸し出しのご案内
評価用デモ機の貸し出しを行っております。貸出期間は１０日間程度です。また返送の手配と費用は
お客様のご負担でお願いいたします。こちらからメールでお申し込み下さい。なお、貸し出しは法人の
お客様に限らせて頂きますのでご了承下さい。
●　仕様　
      　　　◆　ボックス・タイプ
項目  仕様
 LBD01-B1 LBD01-B1D LBD01-B2   LBD01-B2D
電源電圧 ＤＣ７V〜２４Ｖ
出力数 １  2（2個は同時動作する。）
出力電流 ７Ａ（max）   14Ａ（7A×2回路）　（max）
調光機能 ボックス上面のボリウムによる0〜100%の調光制御
 調光方式  PWM方式（PWM周波数は約1kHz）
 調光信号出力  無し 有り（※）  無し  有り（※）
保護回路 いずれかの出力に約40A以上の電流が流れると、出力をOFFにしLEDが 点滅する。
消費電流 20mA（max）   （制御回路が消費する電流）
使用温度範囲 0〜40℃
外形寸法 （約） W 80 , H40 , D70 (mm)　　   ※つまみなどの突起部を含まず。
質量 （約） 130g  160g
　　※調光信号　　：　子機基板を最大10台まで駆動可能。ケーブル延長距離、最大50m。
      　　　◆　基板タイプ

項目  仕様
 LBD01-M LBD01-MD LBD01-S
電源電圧 ＤＣ７V〜２４Ｖ
出力数 １
出力電流 ７Ａ（max）
調光機能 基板上面のボリウムによる0〜100%の調光制御 親機からの調光信号よる0〜100%の調光制御
 調光方式  PWM方式（PWM周波数は約1kHz）
 調光信号  無し 信号出力付（※）  信号入力付
保護回路 いずれかの出力に約40A以上の電流が流れると、出力をOFFにしLEDが 点滅する。
消費電流 20mA（max）   （制御回路が消費する電流）
使用温度範囲 0〜40℃
外形寸法 （約） 基板サイズ　40 × 58  (mm)
質量 （約） 35g  30g
　　　　※調光信号　　：　子機基板を最大10台まで駆動可能。ケーブル延長距離、最大50m。


     　　　◆　壁埋め込み型コントローラ

項目  仕様
 LUC01
電源電圧 ＤＣ７V〜２４Ｖ
調光機能 ボリウムによる0〜100%の調光制御
 調光信号出力 子機基板を最大10台まで駆動可能。
ケーブル延長距離、最大50m。
消費電流 200mA（max）  （子機基板を10台接続時）
使用温度範囲 0〜40℃
外形寸法 （約）  W 70 , H30 , D120  (mm)　※つまみの突起部を含まず。
質量 （約） 90g



製品の概要
Type LBD01-B1（1回路ボックス）


価格（税込）
　7,370円
送料は下記		 １回路を内蔵したボックスです。
調光信号出力は無いので子機基板を連結することはできません。

＜商品の構成＞
本体　　　　　１台
取扱説明書　１部
Type LBD01-B1D（1回路ボックス、調光信号出力付）

価格（税込）
　7,700円
送料は下記		 1回路を内蔵したボックスです。
調光信号出力付きなので子機基板を連結することができます。

＜商品の構成＞
本体　　　　　１台
取扱説明書　１部
Type LBD01-B2（2回路ボックス）

価格（税込）
　12,650円
送料は下記		 2回路を内蔵したボックスです。
調光信号出力は無いので子機基板を連結することはできません。

＜商品の構成＞
本体　　　　　１台
取扱説明書　１部
Type LBD01-B2D（2回路ボックス、調光信号出力付）


価格（税込）
　12,870円
送料は下記		 2回路を内蔵したボックスです。
調光信号出力付きなので子機基板を連結することができます。


＜商品の構成＞
本体　　　　　１台
取扱説明書　１部
Type LBD01-M（単独使用型基板）

価格（税込）
　4,620円
送料は下記		 単独使用型の基板です。電源とLEDを接続して、基板上のボリウムで調光制御をおこなうことができます。
調光信号出力は無いので子機基板を連結することはできません。

＜商品の構成＞
本体　　　　　１台
取扱説明書　１部
Type LBD01-MD（親機基板、調光信号出力付）

価格（税込）
　4,950円
送料は下記 		 親機基板です。電源とLEDを接続して、基板上のボリウムで調光制御をおこなうことができます。
調光信号出力付きなので子機基板を連結することができます。

＜商品の構成＞
本体　　　　　１台
取扱説明書　１部
Type LBD01-S（子機基板）

価格（税込）
　4,620円
送料は下記		 子機基板です。ボックスや親機基板からの調光信号により動作します。
本基板を単独で動作させることはできません。

＜商品の構成＞
本体　　　　　１台
取扱説明書　１部
Type LUC01（壁埋め込み型コントローラ）

価格（税込）
　7,150円
送料は下記		 壁埋め込み型のコントローラです。子機基板を接続して使用します。
本機には電源供給が必要となります。
本機単独でLEDを点灯させることはできません。

＜商品の構成＞
本体　　　　　１台
取扱説明書　１部
送料 送料は返信メールで
ご案内いたします。		 　ゆうパックなどの宅配便で発送します。
税込11,000円以上のお買いあげで送料は無料
となります。
ご注文方法 ご注文の型式（Ｔｙｐｅ）、数量とお客様のお名前、会社名、住所を明記の
上、メールまたはファックスでご注文ください。折り返し合計金額と
振り込み先を連絡します。商品は原則として入金確認後の3日以内に
発送します。
ｆａｘ　046-273-9231
お支払い方法 原則として前払いでお願いしていますが会社法人や学校関係のお客様
については、お支払い条件について応談させて頂きます。お気軽に
お申し付け下さい。
ご注文 お問い合わせ 通信販売について
m 原因は不明ですが、まれにeメールの不達が確認されています。
申しわけありませんが１日以上経過しても返事がない場合は電話や
ファックス等で連絡して頂きますようお願いいたします。
ｔｅｌ & fax 046-273-9231　フィットデザイン　秦（ハタ）		 。
