LQD03
DMX512で制御可能なLED調光器 (5出力・アドレス手動設定・DMX絶縁タイプ)
Type LQD03
● LQD03の概要
ステージ照明の制御等で使用される通信規格DMX512で
制御可能なLED調光器です。
調光データとLEDの見た目の明るさを比例させるための
補正処理を内蔵しており、より自然な調光制御を実現してい
ます。
上面のDIPスイッチで機能のON/OFF設定が可能です。
補正処理をおこなう場合の調光の階調は最大で1024階調で
あり、特に微小レベルの制御できめ細かい調光を行います。
DMXアドレスは3桁ロータリーコード・スイッチにて1〜507に
設定可能です。連番で5出力に別のアドレスが設定され
ます。
DMX信号は内部回路と絶縁されているため、安全性に
優れております。
DIPスイッチにて終端抵抗(120Ω)の挿入をON/OFFでき
ます。
本製品1台で最大24V、1.5A(36W)×5=7.5A(180W)の
LEDモジュールを駆動することが可能です。


詳細は取扱説明書をご覧下さい。

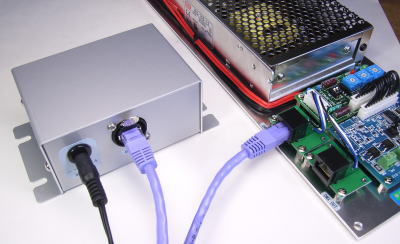

● 組み込み用途に適したモデルを用意しました。 Type LQD03F

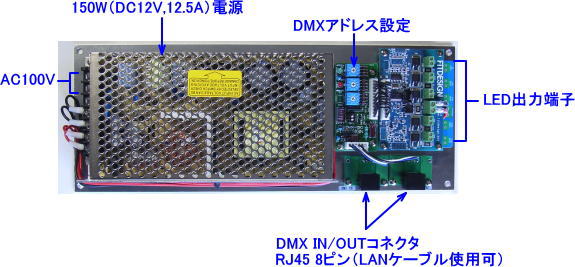

   ・ LQD03の基板一式と150W電源をアルミ板上に取り付けてあり、制御盤や機器内への組み込み
     に適しております。
   ・ 電源はDC12V,12.5A仕様で有りLQD03の駆動能力を100%カバーしています。
   ・ DMXコネクタはRJ45 8ピンを採用しておりLANケーブルを使用可能です。
   ・ 無駄を省いた構造により材料費と組立工数が削減され、トータルコストの低減化に寄与します。

● 応用事例

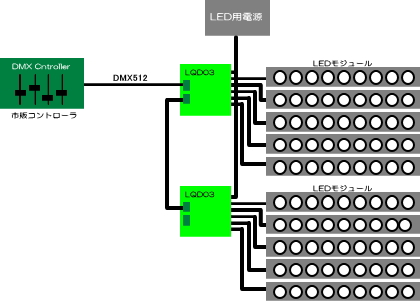

   ◆ ステージ照明など
     市販のコントローラを使用して手動で制御する例です。

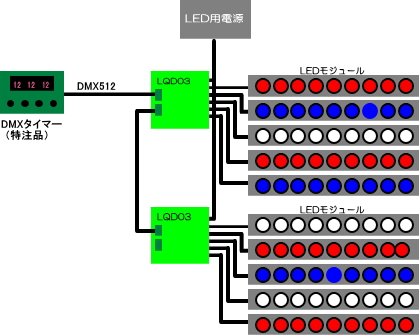

   ◆ 植物工場など
     特注のDMXタイマーやパターン発生装置を使用して自動制御する例です。




   ◆ 弊社製コントローラとの組み合わせ例
     弊社のDMXコントローラ DPG01と組み合わせて、低価格でLEDサインやインテリア照明システムを
     構築することが可能です。   DMXコントローラ DPG01はこちらを参照してください。


● 特注品の対応
   お客様の用途の合わせた特殊仕様品の設計・製作を承ります。
   こちらへメールにてお問い合わせ下さい。
   <特注仕様の例>
    ・ 端子台等の取り付け
    ・ 指定コネクタの取付
    ・ リレー出力等の増設
    ・ スムージング機能の追加
    ・ 指定電源の実装

● 評価用デモ機貸し出しのご案内
評価用デモ機の貸し出しを行っております。貸出期間は10日間程度です。また返送の手配と費用は
お客様のご負担でお願いいたします。こちらからメールでお申し込み下さい。なお、貸し出しは法人の
お客様に限らせて頂きますのでご了承下さい。
● 仕様 Type LQD03
項目 仕様
電源電圧 DC7〜24V
 (端子台から供給)
出力数
出力電流 各チャネル1.5A(max)、合計7.5A (max)
制御信号の規格 DMX512
※ DMX512信号と内部回路は絶縁。
DMX入出力コネクタ 3ピンXLRコネクタ
アドレス設定 3桁ロータリーコード・スイッチにて1〜507に設定可能
終端抵抗 DIPスイッチにて120Ω抵抗のON/OFFが可能
調光特性 調光データ(0〜255)と見た目の明るさを比例させるための補正処理を
内蔵。
※ DIPスイッチで機能のON/OFFが可能
保護回路 約10A以上で出力をOFFにしLEDが点滅する。
消費電流
(制御回路が消費する電流)
20mA(max)(制御回路が消費する電流)
使用温度範囲 0〜35℃
外形寸法 (約) W 100 , H 53 , D 123 (mm)
※ コネクタなどの突起部を含まず
質量 (約) 370g
Type LQD03

価格(税込)
27,000円

送料無料
<商品の構成>
本体     1台
取扱説明書 1部
Type LQD03F


価格(税込)
37,800円

送料無料
LQD03の基板一式と150W電源をアルミ板上に取り付けてあり、制御盤や機器
内への組み込みに適しております。
 ・ 電源仕様  : DC12V,12.5A
 ・ DMXコネクタ: RJ45 8ピン(LANケーブル対応)
<商品の構成>
本体     1台
取扱説明書 1部
送料 送料は返信メールで
ご案内いたします。
 ゆうパックなどの宅配便で発送します。
税込10,800円以上のお買いあげで送料は無料
となります。
ご注文方法 ご注文の型式(Type)、数量とお客様のお名前、会社名、住所を明記の
上、メールまたはファックスでご注文ください。折り返し合計金額と
振り込み先を連絡します。商品は原則として入金確認後の3日以内に
発送します。

fax 046-273-9231
お支払い方法 原則として前払いでお願いしていますが会社法人や学校関係のお客様
については、お支払い条件について応談させて頂きます。お気軽に
お申し付け下さい。
ご注文 お問い合わせ 通信販売について
m 原因は不明ですが、まれにeメールの不達が確認されています。
申しわけありませんが1日以上経過しても返事がない場合は電話や
ファックス等で連絡して頂きますようお願いいたします。
tel & fax 046-273-9231 フィットデザイン 秦(ハタ)
